Проект: Камера шоковой заморозки для мясоперерабатывающего завода (Пермский край, 2018 год).
Ключевая задача:
Обеспечить интенсивную шоковую заморозку блочного мяса объемом до 15 тонн в сутки.
Главные требования заказчика:
1. Максимальная скорость процесса.
2. Минимальная усушка (потери массы продукта).
3. Полное сохранение структуры, вкуса и товарного вида мяса.
Проблемы до внедрения
До модернизации предприятие использовало традиционное медленное охлаждение в стационарных камерах. Процесс заморозки занимал до 72 часов, что приводило к системным проблемам:
1. Потери качества: Медленное промерзание разрушало структуру мяса, снижало его пищевую ценность и товарный вид.
2. Высокая усушка: Длительный цикл приводил к значительным потерям массы продукта (до 3-5%).
3. Бизнес-ограничения: Нестабильное качество не позволяло масштабировать производство, работать с крупными сетями и выходить на экспорт.
Решение: переход на шоковую заморозку
Мы внедрили камеру шоковой заморозки (шокфростер), которая позволяет резко снижать температуру продукта до –35 °C.
1. Технология: Быстрое промерзание исключает образование крупных кристаллов льда, которые рвут мышечные волокна. Мясо сохраняет структуру, сочность и первоначальный вес.
2. Производительность: Камера рассчитана на заморозку до 15 тонн блочного мяса в сутки.
3. Режим: Охлаждение с +12 °C до –22 °C в толще продукта всего за 16 часов.
Инженерная реализация проекта
Камера была интегрирована в производственную линию между зонами разделки и упаковки, что исключило лишние перемещения продукта и его повторный нагрев.
Холодильный контур и автоматика:
1. Сердце системы: Винтовой компрессор Bitzer мощностью 120 кВт (температура кипения –32 °C).
2. Энергоэффективность и защита: Внедрены переохлаждение, экономайзеры и электронные терморегулирующие вентили (ЭТРВ) для точного дозирования хладагента. Рекуперационные теплообменники экономят энергию и защищают компрессор от гидроударов.
3. Умное управление: Контроллеры Carel с интеграцией в ERP-систему предприятия. Реализован IoT-мониторинг (температура, влажность, давление) в режиме реального времени. Интеллектуальная оттайка срабатывает только по потребности.
Аэродинамика и конструкция камеры:

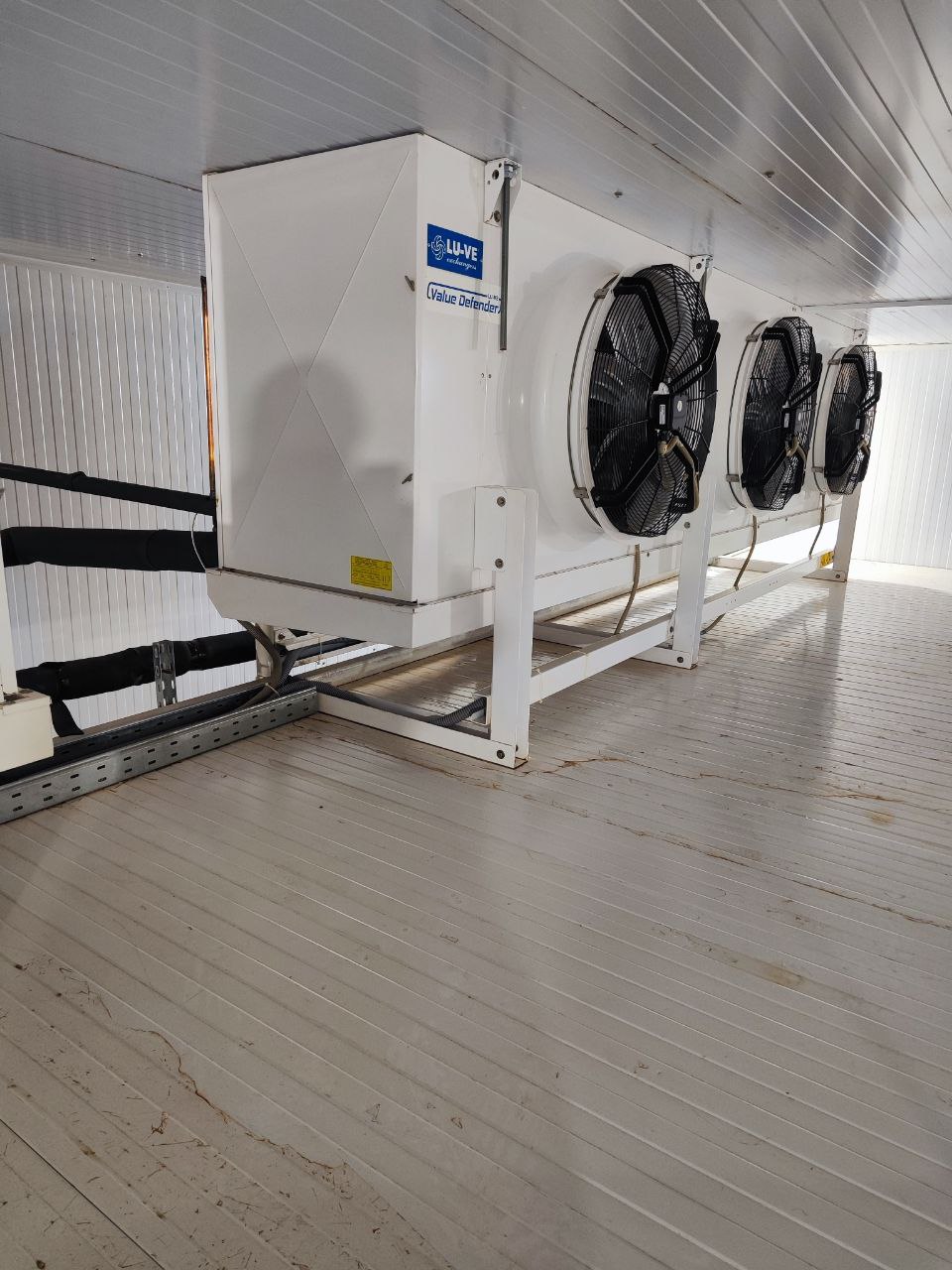

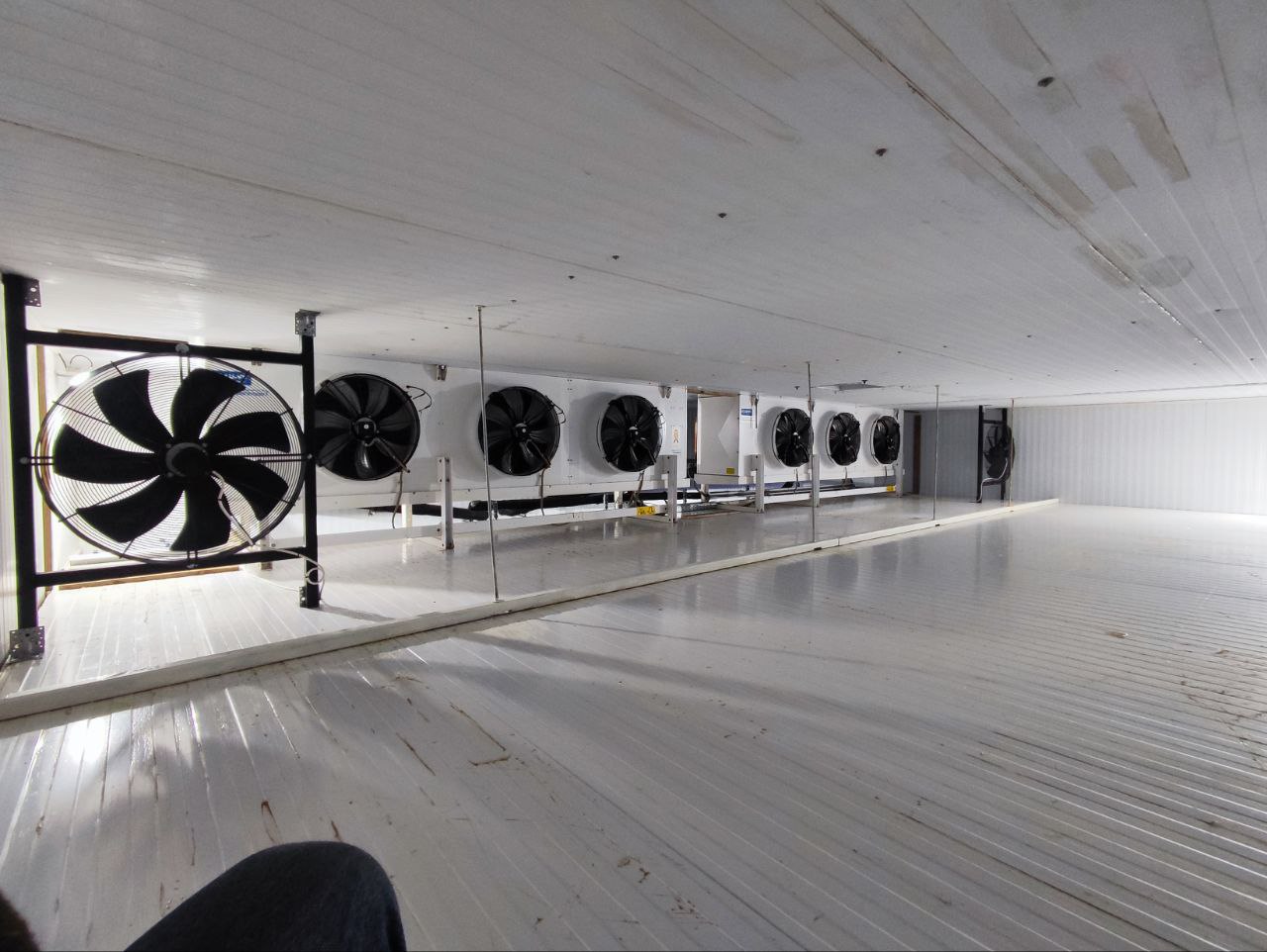

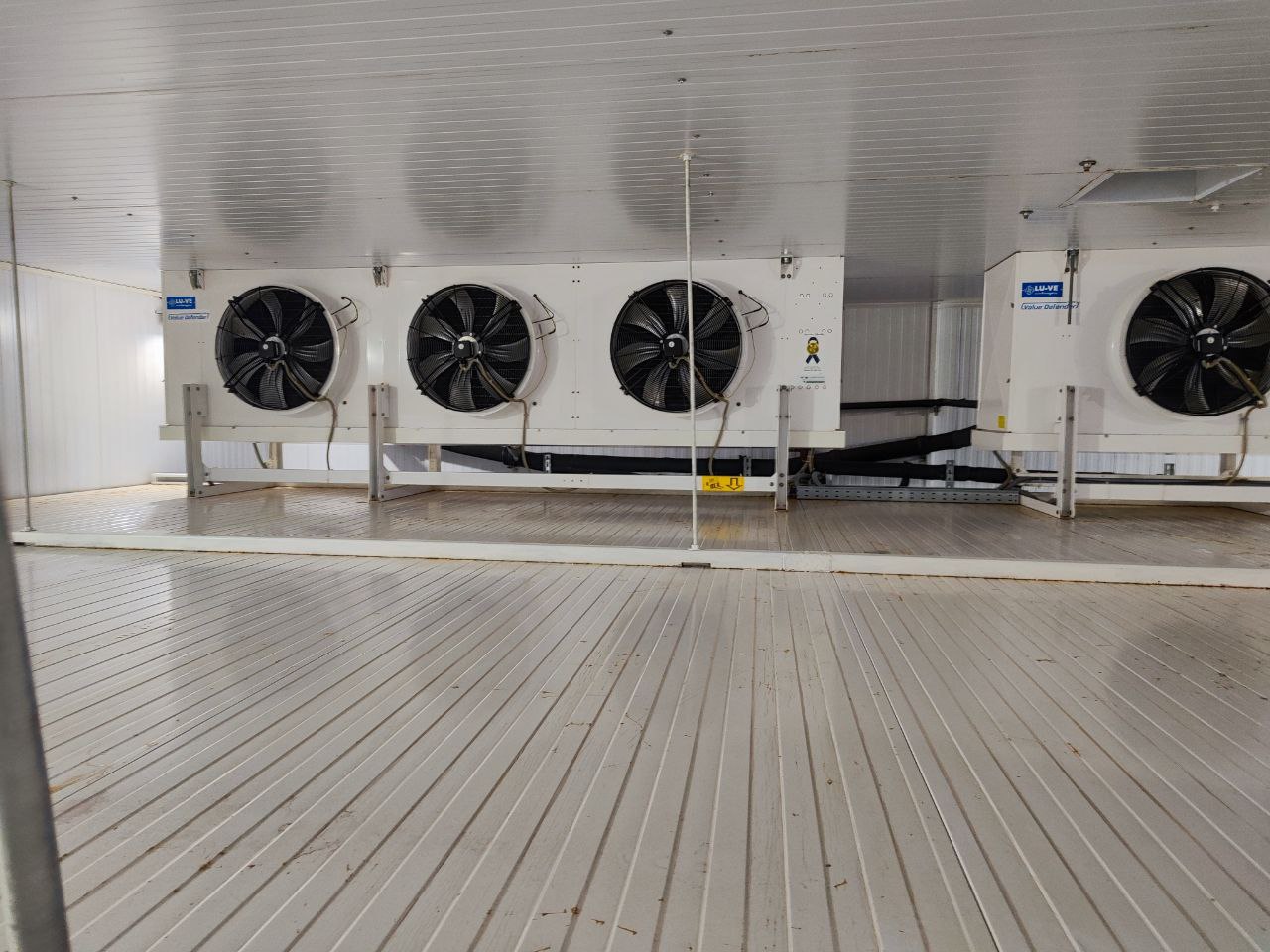

1. Равномерный обдув: 8 кубических испарителей с общим воздушным потоком 35 000 м³/ч и дополнительными вентиляторами для исключения «теплых зон».
2. Фальшпотолок и завесы: Воздух подается сверху вниз равномерным потоком. Воздушные завесы на входе исключают утечки холода при загрузке паллет.
3. Материалы и утепление: Камера выполнена из пищевой нержавеющей стали AISI 304. Утепление — сэндвич-панели ППУ толщиной 150 мм. Предусмотрен сервисный люк для обслуживания испарителей.
Результаты внедрения: измеримый эффект
Внедрение камеры шоковой заморозки дало прямое влияние на экономику и качество продукции предприятия:
1. Снижение усушки: Потери массы сократились с 15% до 1,2%. Это прямой прирост товарной продукции без увеличения объемов сырья.
2. Стабильное качество: Мясо после размораживания полностью сохраняет сочность, структуру мышечных волокон и вкусовые характеристики. Продукция соответствует премиальным стандартам.
3. Энергоэффективность: Потребление электроэнергии снижено на 20–25% за счет рекуперации, экономайзеров и умной автоматики.
4. Финансовый результат: Проект окупился за 12 месяцев. Ежегодная экономия (за счет снижения усушки, энергозатрат и отсутствия брака) составляет более 28,5 млн рублей.
Инженерные вызовы и решения
В ходе реализации проекта мы решили ряд критических задач, которые часто возникают при модернизации мясоперерабатывающих производств:
1. Адаптация персонала. Быстрое освоение нового оборудования — залог стабильной работы. Мы провели полное обучение операторов и технологов работе с камерой и системой управления.
2. Масштабирование производства. Увеличение скорости заморозки позволило выйти на плановые объемы (15 т/сутки), что снизило себестоимость единицы продукции за счет эффекта масштаба.
3. Обслуживаемость системы. Для обеспечения доступа к узлам без остановки производства были установлены фальшпотолок, сервисный люк к испарителям и внедрена интеллектуальная оттайка по потребности.
4. Защита компрессора. Внедрены рекуперационные теплообменники, которые исключают попадание жидкого хладагента в компрессор (защита от гидроударов) и продлевают ресурс оборудования.
Рекомендации для мясных производств
На основе реализованных проектов мы сформировали ключевые принципы эффективной эксплуатации шокфростеров:
1. Регулярное ТО — основа надежности. Плановое обслуживание компрессоров, вентиляторов и автоматики предотвращает внезапные простои.
2. Энергоэффективная автоматика. Используйте оборудование с частотным регулированием, рекуперацией и умными контроллерами — это снижает операционные расходы.
3. Аэродинамика под продукт. Подбирайте тип и расположение вентиляторов, а также конструкцию теплообменников с учетом формы и плотности продукта. Это минимизирует усушку и обеспечивает равномерную заморозку.
Заключение
Установка камеры шоковой заморозки стала не просто заменой старого оборудования, а переходом на новый уровень технологической культуры. Предприятие сократило потери, повысило рентабельность и успешно вышло на экспортные рынки.
Как отметил директор предприятия:
«Раньше мы просто замораживали мясо. Теперь мы сохраняем его вкус и репутацию».
